型號：RKF-5
該電控截止閥是一種安裝在工商業燃?xì)獗淼倪M(jìn)氣端或出氣端的閥門，用于控制燃?xì)獾耐〝唷２捎锚?dú)特的密封及外形設計、具有可靠性高、壓力損失小等特點。同時，其體積小，可適應各大基表廠家的基表。
型號：RKF-5
簡介：該電控截止閥是一種安裝在工商業燃?xì)獗淼倪M(jìn)氣端或出氣端的閥門，用于控制燃?xì)獾耐〝唷２捎锚?dú)特的密封及外形設計、具有可靠性高、壓力損失小等特點。同時，其體積小，可適應各大基表廠家的基表。

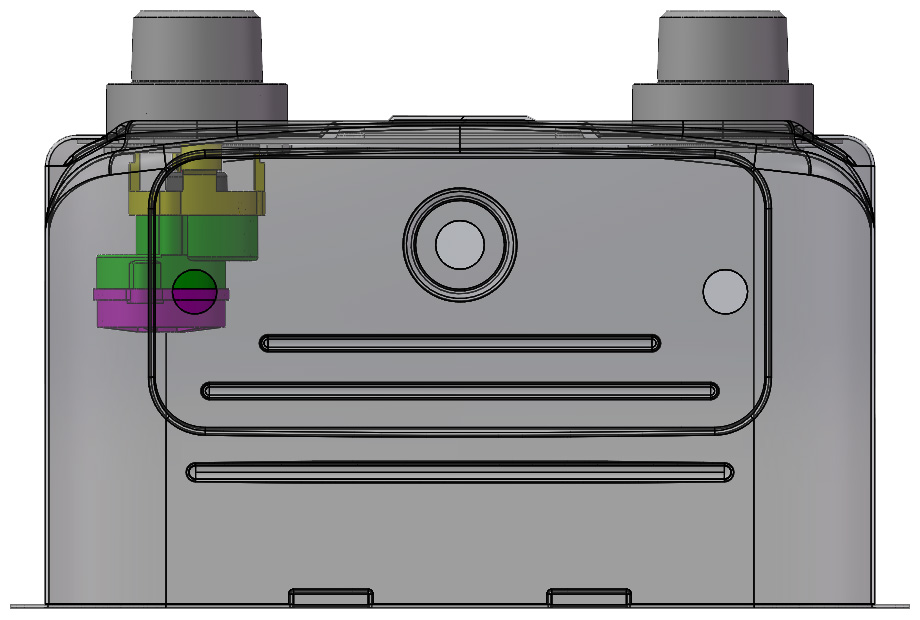

安裝位置：該電控截止閥可安裝在智能燃?xì)獗淼倪M(jìn)氣端或出氣端。
主要特點：
1、低壓損
2、結構穩定，最大壓力可達到200mbar
3、體積小，適配基表及安裝方便
4、可定制
使用說明：
1、這種類型的閥門的引出線有三種規格：兩線制、四線制或六線制。兩線制閥門的引出線只作為閥門的動作電源線，紅線接正極（或負極），黑線接負極（或正極）以打開閥門（具體可根據客戶要求設置）。對于四線制和六線制的閥門，其中兩根線（紅、黑）是閥門動作的電源線，其余兩根或四根線是狀態開關線，作為開、關位置的信號輸出線使用。
2、供電時間要求：開/關閥門時，檢測裝置檢測到閥門到位后，需要延時2000ms才能停止供電，總操作時間約為4.5s。
3、通過檢測電路中的堵轉電流，可以判斷閥門的開閉。堵轉電流值可以根據電路設計的工作截止電壓來計算，它只與電壓和電阻值有關。
4、建議閥門的最低直流電壓不應低于3V。
| 項目 | 參數 | 參照標準 |
| 工作介質 | 天然氣、液化石油氣 | |
| 流量范圍 | 0～40m3/h | |
| 工作壓力 | 0～20KPa | |
| 儀表適用范圍 | G6/G10/G16/G25 | |
| 工作電壓 | DC3～6V | |
| 防爆性能 | Ⅱ3 G Ex ic ⅡB T4 Gc | GB/T 3836.1-2021 GB/T 3836.4-2021 EN IEC 60079-0：2018 EN 60079-11：2012 |
| 工作溫度 | -25℃～60℃ | EN 16314-2013 7.13.4.7 |
| 相對濕度 | 5%～90% | |
| 泄漏量 | 4.5KPa～5KPa檢測 ≤0.55L/h | GB/T 6968-2019 |
| 電機電阻/電感 | 20±10%Ω/16±2mH | |
| 最大電流 | ≤200mA(DC3.9V) | |
| 開啟時間 | ≤4.5s(DC3V) | |
| 閉合時間 | ≤4.5s(DC3V) | |
| 開關接觸電阻 | ≤0.5Ω | |
| 壓力損失 | 與基表配合壓損≤375Pa | GB/T 6968-2019 |
| 使用壽命 | ≥10000次 | GB/T 6968-2019 |
| 安裝位置 | 進氣口/出氣口（裝出氣口時需要特殊定制） | |
